概述



籃式過濾器用于油或其它液體管道上,過濾管道里的雜物,過濾孔面積比通徑管面積大于 2-3 倍.遠遠超過Y型、T型過濾器過濾面積。過濾器精度在過濾器中屬于一種精度較佳的過濾器,濾網結構與其它過濾網不一樣,因形狀像籃子,故名藍式過濾器。

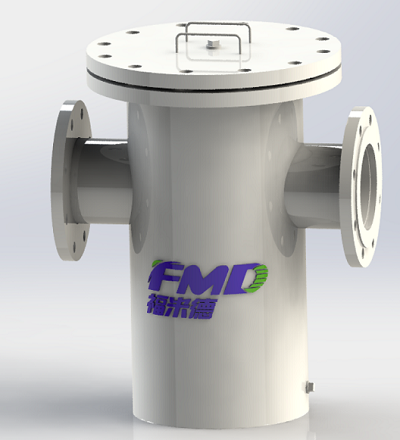

籃式過濾器主要由接管、筒體、濾籃、法蘭、法蘭蓋及緊固件等組成。安裝在管道上能除去流體中的較大固體雜質,使機器設備(包括壓縮機、泵等)、儀表能正常工作和運轉,達到穩定工藝過程,保障安全生產的作用。 sl 過濾器是除去液體中少量固體顆粒的小型設備,可保護壓縮機、泵、儀表和其他的正常工作,當流體進入有一定規格的濾網的濾桶后,其雜質被阻擋,而清潔的濾液則由過濾器出口排出,當需要清洗時,只要將可拆卸的濾桶取出,處理后重新裝入即可,因此,使用維護極為方便目前已廣泛應用于石油、化工、醫藥、食品、環保等行業。若將其串連的安裝在泵的入口或系統管線的其他部位,則既可以延長泵和其他設備的使用壽命,又能保證整

個系統的安全。

工作原理

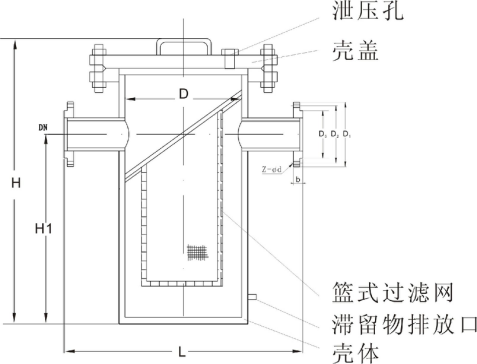

管道在安裝時會有其它雜物帶入管道,在生產中原材料中也含有雜物。管道里液體經過過濾器時它的污物由過濾器收藏到濾網中,在一定的程度時通過泄壓孔泄壓,以達到輕松打開殼蓋清理濾網即可,并可通過滯留物排放口對殼體進行清理。

■ 過濾器選型的一般原則:


1、進出口通徑

原則上過濾器的進出口通徑不應小于相配套的泵的進口通徑,一般與進口管路口徑一致。

2、公稱壓力

按照過濾管路可能出現的最高壓力確定過濾器的壓力等級。

3、孔目數的選擇:

主要考慮需攔截的雜質粒徑,依據介質流程工藝要求而定。各種規格絲網可攔截的粒徑尺寸查下表“濾網規格”。

■ 適用范圍

1,化工,石油化工生產中的弱腐蝕性物料,如:水,氨,油品,烴類等。

2,化工生產中的腐蝕性物料,如:燒堿,濃稀硫酸,碳酸,醋酸,酯酸等。

3,制冷中的低溫物料,如:液甲烷,液氨,液氧和各種冷劑。

4,輕工食品,制藥生產中有衛生要求的物料,如:啤酒,飲料,乳制品,糧漿醫藥用品等。

5,各種特殊工藝的高效過濾器等。



■ 不銹鋼絲網技術參數


~目數/in

10

20



30



40

50



60

80



100



150



200



































~孔數/in2

100

200



900



1600

2500



3600

6400



10000



22500



40000



































可截粒徑(U)

2032

955



614



442

356



301

216



173



108



77



































絲徑(mm

0.51

0.315



0.224



0.206

0.152



0.122

0.102



0.081



0.061



0.051



































有效過濾面積

64

58



54



52

50



51

47



46



45



42




































■ 綜合技術參數


主體材質

A3(WCB) L2 304(CF8) 304(CF3) 316(CF8M) 316(CF3M) 襯里





公稱通徑/壓力

DN15-400mm(1/2-16)  PN0.6-5.0MPa(150-600Lb)





螺帽螺栓

20# 304 304L 316 316L





密封墊片

丁晴橡膠墊片 聚四氟乙烯墊片 金屬墊片 石墨墊片





密封面

突面(RF)平面(FF)凹凸面(MFM)榫槽面(TG





 法蘭標準 HG GB HGJ JB ANSI JIS DIN BS NF



連接形式

法蘭連接(II) 內螺紋連接(III) 外螺紋連接(IV)對焊連接(I)





設計制造檢測標準

HG/J532-91





工作溫度

碳鋼: -30 ~ +350 不銹鋼: -80 ~ +480





外表

碳鋼: 防腐油漆 鋁合金、不銹鋼: 酸洗處理或防腐油漆






■粗過濾器壓力曲線圖

■ 主體材料及代號



















標配材質



碳鋼 A3  WCB



C











不銹鋼 304 CF8



S1





















不銹鋼 304L CF3



S2











選配材質



不銹鋼 316 CF8M



S3















不銹鋼 316L CF3M



S4












備注:如客戶需要其它材質,請在訂貨時說明。


■ 壓力等級














標配壓力



公制:0.6MPa 1.0MPa














英制:150Lb
























公制:1.6MPa51.0MPa














選配壓力



美標:300-600Lb


















日標:10-50K













備注:如客戶需要其它壓力等級,請在訂貨時說明。

■ 法蘭標準



















標配法蘭



公制:HG2059-97 1.0MPa RF














英制:ANSI B 1.6  RF
























公制:GB HGJ SH JB














選配法蘭



英制:JIS DIN BS NF



















備注:如客戶選用配置的法蘭,請在訂貨時說明。


  ■ 連接形式及代號


連接形式

代號



連接形式



代號













對焊連接

I



外螺紋連接



IV













法蘭連接

II



松套連接



V













內螺紋連接

III



卡箍連接



VI














備注:如客戶需要其它連接形式,請在訂貨時說明。


 ■ 維修與保養


1、過濾器的核心部位是過濾器芯件,過濾芯由過濾器框和不銹鋼鋼絲網組成,不銹鋼鋼絲網屬宜損件,需特別保護;


2、當過濾器工作一段時間后,過濾器芯內沉淀了一定的雜質,這時壓力降增大,流速會下降,需及時清除過濾器芯內的雜質;


3、清洗雜質時,特別注意過濾芯上的不銹鋼鋼絲網不能變形或損壞,否則,受損的過濾芯,會使過濾后的介質純度達不到設計要求,壓縮機、泵、儀表等設備會遭到破壞;


4、如發現不銹鋼鋼絲網變形或損壞,需馬上更換。

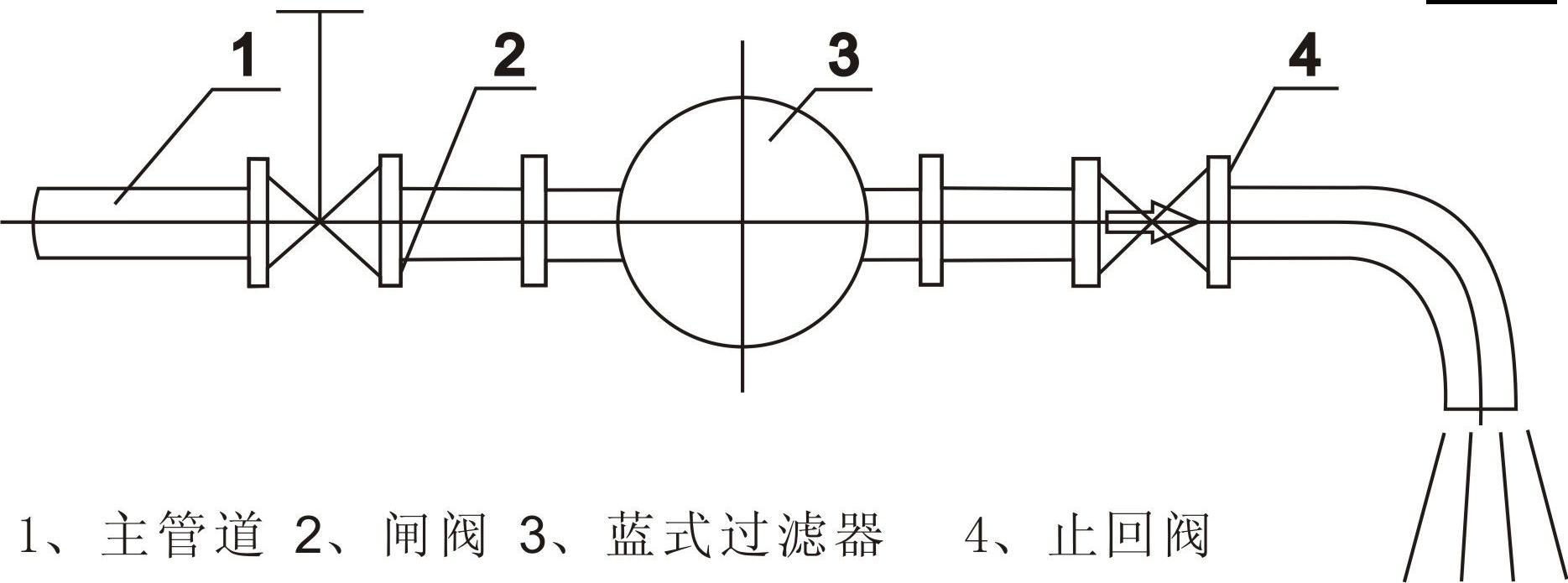

■ 管道安裝示意圖
