DFW盤式過濾器(疊片過濾器)

盤片原理:

   過濾盤片表面刻有細微溝紋,相鄰盤片溝紋走向的角度不同,因而彼此形成許多溝紋交叉點(見右圖)。 不同規格盤片其溝紋交叉點的個數也不相同,從12-32個不等,這取決于盤片的過濾精度。這些交叉點構成大量的空腔和不規則的通路,從而導致紊流與顆粒間的碰撞凝聚,使其更容易在下一個交叉點被攔截,因此即使一些顆粒從最初的交叉點漏過,最終仍會被后面的交叉點攔截。當盤片之間的溝紋累積大量雜質后,過濾器裝置通過改變進出水流方向,自動打開壓緊的盤片,并噴射壓力水驅動盤片高速旋轉,通過壓力水的沖刷和旋轉的離心力使盤片得到清洗。然后再改變進出水流向,恢復初始的過濾狀態。

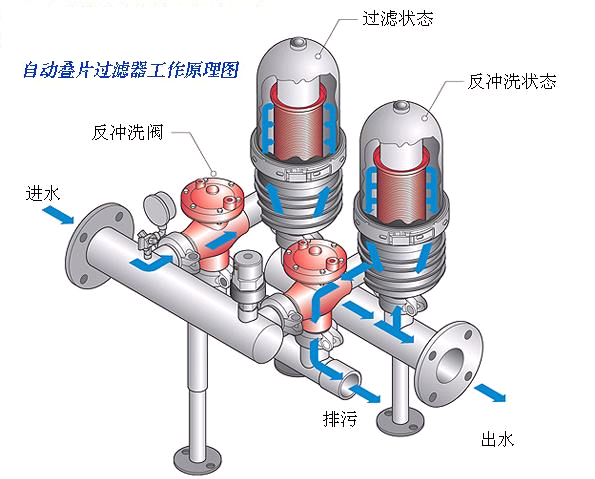

系統工作原理:

1.過濾過程
(1)盤片由隔膜上下腔壓差形成的壓緊力作用壓蓋,而形成緊密的過濾元件, 防止水中雜質穿透;

(2)原水進入過濾器并由外向內穿過過濾元件;懸浮雜質被攔截在盤片外部和盤片之間。

圖示一

2.反洗過程
控制器發出信號關閉進水,打開排污,此時隔膜上腔也同時泄壓。
(1)其它過濾單元過濾后的清水從相反的方向進入該反洗的過濾器的出水口;
(2)逆止閥被水的壓力壓緊,水流只能進入4個反洗管;
(3)壓力水從安裝在反洗管上噴嘴噴出;
(4)反洗管中的壓力水同時也迸入壓蓋腔,推動壓蓋向上,松開被其壓緊的盤片;
(5)沿切線方向噴射的水流驅動松開的盤片快速旋轉,同時沖刷走攔截的雜質;

(6)反洗水攜帶沖刷下來的雜質從排污口排走;


圖示二

盤式過濾器原水水質分析:

1.原水水質分類:

A.優良水質:城市自來水,從穩定的含水層抽取的井水;

B.一般水質:循環冷卻水,經沉淀處理過的地面水,經過有效沉積和完全生物處理過的排水;

C.較差水質:從水質很差的含水層抽取的地下水,經過有效沉淀,但未經或經很少的生物處理的排水,有微生物大量繁殖的地面水;

D.很差水質:從很臟或富含鐵錳的井中抽取的井水,受洪水影響且未經沉淀的地面水,未經沉淀及生物處理的排水。

不同的來水水質對過濾器的運行周期影響很大,通常選擇系統時應保證系統反洗間隔不小于1小時。

2.過濾精度選擇:

選擇過濾器過濾精度即盤片,對保證疊片式過濾器在整個水系統發揮應用的作用有著重要意義,只有選擇合理正確才能滿足后續的水質要求。下表為在常見的集中過濾用途時,推薦選擇的過濾精度。



過濾系統的應用

選擇過濾精度

優質供水預處理

20μ

生活飲用水預處理、各種生產工藝用水、噴嘴保護

50μ

循環水過渡、給水處理預過濾

100μ

中水處理、廢水處理

200μ

原水水質及要求過濾后達到的精度以及每小時產水量是選擇我們過濾系統的依據。

40 目:噴灌用

80 目: 微噴用,滴灌用(迷宮式滴灌帶)

120 目:滴灌用

150 目:滴灌用

規格

3/4寸(25mm)

1.5寸(40mm)

2寸(50mmm)

3寸(75mm)

最大壓力(kg/cm2)

5kg/cm2

8kg/cm2

10kg/cm2

10kg/cm2

最大流量(m3/h)

10m3/h

15m3/h

25m3/h

50m3/h

平均過濾面積

300cm2

500cm2

953cm2

2000cm2

過濾精度

120目

120目

40/80/120/150目

40/80/120/150目


盤式過濾器產品選型表

原水水質

優良水質

一般水質

較差水質

很差水質

過濾精度

200μ

100μ

50μ

200μ

100μ

50μ

200μ

100μ

50μ

200μ

100μ

50μ

過濾器型號

流量m3/h

流量m3/h

流量m3/h

流量m3/h

DFW-3-3

≤111

≤90

≤60

≤84

≤66

≤48

≤60

≤45

≤33

≤36

≤28

≤19

DFW-3-4

148

120

80

112

88

64

80

60

44

48

37

26

DFW-3-5

185

150

100

140

110

80

100

75

55

60

47

32

DFW-3-6

222

180

120

168

132

96

120

90

66

75

56

39

DFW-3-7

259

210

140

196

154

112

140

105

77

84

66

45

DFW-3-8

296

240

160

224

176

128

160

120

88

96

75

52

DFW-3-9

333

270

180

252

198

144

180

135

99

108

85

58

DFW-3-10

370

300

200

280

210

160

200

150

110

120

94

65





盤式過濾器使用說明

1.疊片式過濾器可在壓力1.0Mpa工作狀態以下使用。

2.為了便于拆卸檢修疊片式過濾器,建議在進、出水口處加裝控制閥門(單體過濾器使用時只在進水口安裝閥門即可)。

3.疊片式過濾器過濾器設置進水口一個、出水口兩個。

4.為了確認工作時的水壓,可在進水口處加裝壓力表,如供水壓力不穩定時為確保供水衡壓請加裝調壓閥。

5.疊片式過濾器安裝完畢后使用時先將排污閥門打開排放空氣,確認空氣已排出后關閉排污閥。

疊片式過濾器清洗流程:

1. 關閉進水口閥門,打開排污閥排空過濾器中積水。

2. 打開卡箍鎖把手,卸下卡箍,打開過濾器上下殼體。

3. 手握濾芯帽,逆時針旋下濾芯總成。

4. 清洗疊片:雙手握住濾芯總成兩端,逆時針旋開碟片骨架,將骨架與骨架內芯向兩端拉開,使碟片徹底松開,放入水中反復沖洗從而將吸附在碟片上的雜質徹底清洗干凈,再按拆卸時的逆向程序裝回,順時針旋緊在上殼體上,注意檢查確認濾芯總成上四個掛鉤確實與上殼體安裝合格后即可。

5. 安裝上下殼體時請檢查密封膠圈是否完好,如有斷裂請及時更換。

6. 最后安裝卡箍,扣緊把手(卡箍鎖緊把手后如果太松,可調整上面的調節螺栓)。

7. 投入使用前先打開進水閥門檢查確認無水滴漏現象,即可正常使用。
